Leermiddelen

Goed technisch onderwijs zorgt voor gemotiveerde vakmensen. Een belangrijk deel van leren doet een student in de praktijk. Om dat leerproces te ondersteunen en docenten te ontzorgen ontwikkelt en bouwt Seldenthuis Educatie leermiddelen. We laten graag zien wat ons leveringsprogramma is.

Scroll er maar eens lekker doorheen!

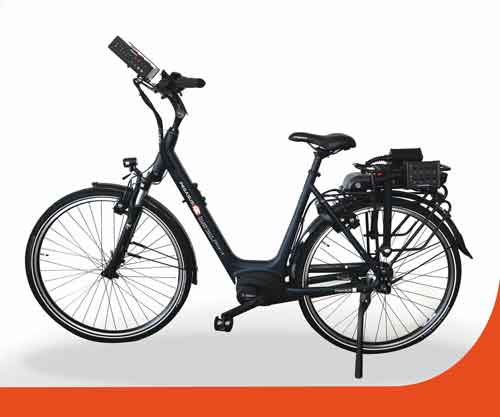

E-Bike

Technische gegevens

Met deze onderwijs klaar gemaakte e-bike brengt u de student in de wereld van de elektrische aandrijving. Alle componenten van de fiets worden met duidelijke e-learning ontdekt en beproefd.

Meer info? Zie productblad

EGR-klep practicum opstelling

Met deze EGR-klep opstelling geeft u praktisch en overzichtelijk uitleg over de positiesensor en de Duty-cycle gestuurde actuator (spoel). Een geweldige opstelling om te leren meten met een scoop!

De opstelling heeft de mogelijkheden om 5 verschillende storingen aan of uit te zetten. Twee storingen hebben betrekking op de EGR-spoel kring en drie storingen gaan over de sensor

De EGR opstelling is goed te gebruiken met de Picoscope EDU set in combinatie met de ringleiding, zodat u uw leerlingen of cursisten eenvoudig ‘mee kan laten meten’.

Voor deze opstelling is een docentenhandleiding en een studentenhandleiding beschikbaar. Deze documenten bevatten tal van voorbeeldmetingen en geven een duidelijke omschrijving en scoopbeelden over de inschakelbare storingen.

SE is voor deze set bezig met het ontwikkelen van een e-learning pakket, met onder andere: aan het ontwikkelen:

Dutycycle onderzoek
Positiesensor onderzoek
5 begeleide diagnose modulen.

Voor al onze leermiddelen leveren wij u graag onderdelen zodat u ze zelf kunt repareren. Natuurlijk kunnen wij dit ook op uw locatie komen doen. Is de klus te groot om op locatie te doen, dan halen wij uw leermiddel graag op en repareren deze in onze werkplaats in Gouda.

E-Bike

Met deze onderwijs klaar gemaakte e-bike brengt u de student in de wereld van de elektrische aandrijving. Alle componenten van de fiets worden met duidelijke e-learning ontdekt en beproefd.

Pegasus Sienna met Bosch Active Line Plus hulp aandrijving
Storing inschakelbox (8 storingen)
BOB voor motor, accu, boordcomputer, verlichting, snelheidssensor
TACX trainer

De fiets is uitgerust met robuuste experimenteer en meet boxen voor verlichting, CAN-bus en andere in en output.

Niveau 2:

Overzicht componenten
Het accupakket
Vermogen bepalen
V-4 meting
3x begeleide storing opdracht

Niveau 3:

De aandrijfeenheid
Het accupakket inclusief BMS
Accu testen
Canbus ontdekken
Canbus verdieping
Begeleide diagnose Canbus

Renault Twizy

Met deze voertuig preparatie op de Renault Twizy kun je leerlingen voor vmbo en mbo2 leren hoe een elektrische aandrijving is opgebouwd, hoe je op een veilige manier kan vrijschakelen en hoe je stap voor stap een licht unit kunt aansluiten. Verder is deze preparatie voorzien van 6 storingen die worden begeleid met e-learning middels de V-4 methodiek.

De Opdrachten kunnen worden gebruikt met een Fluke 175 multimeter en een Duspoolmeter. Beide zijn deze mee te bestellen.

Met de e-learning van de twizy heb je in totaal 9 modulen.

6x ondersteunende e-learning module bij het oplossen van eenvoudige elektrische storingen middels de V-4 methodiek. We hebben voor deze aanpak de schema’s vereenvoudigd en voorzien van DIN nummeringen. En 3 kennis modulen.

Storingen:

Overgang weerstand voeding, dimlicht rechts
Onderbreking bedrading ruitenwissermotor
Intern defect in de remlichtschakelaar
Onderbreking in massadraad, achterlichtunit compleet
Defect kenteken lampje rechts
Onderbreking voeding richtingaanwijzer rechtsvoor

Kennis module:

HV vrijschakelen (VMBO veilig)
Verlichting aansluitopdracht
Componentenherkenning elektrische aandrijving

Laad inrichting

Seldenthuis-Educatie en FOM werken sinds 2020 samen in het ontwikkelen van een ‘leermiddel laadinrichting e-auto’ voor opleidingscentra. Elektrische auto’s moeten veilig en verantwoord geladen worden. Reden te meer om zowel studenten autotechniek op ROC’s als ervaren technici uit de autobranche hierin op te leiden. Precies voor deze doelgroepen ontwikkelen we dit complete leermiddel.

Hardware in de vorm van een wallbox, laadkabels met meetapparatuur en software in de online leeromgeving. De Amtron Wallbox van Mennekes is ‘smart’, kan drie fasen laden en is toekomstbestendig.

De opdrachten over deze laadinrichting gaan over de wallbox zelf en de laadkabel. Daarnaast komt het onderwerp telematica aan bod door het draadloos kalibreren en het gebruik van de charge app.

Klik hier voor een pdf met alle onderwerpen, leerdoelen en opdrachten.

Onderwerpen:

– wallbox
– kalibratie
– charge app
– laadkabel

BMW i3

FOM en Seldenthuis-Educatie werken sinds 2020 samen aan het ontwikkelen van een BMW i3 leermiddel voor opleidingscentra.

Elektrische auto’s, telematica en thermomanagement met warmtepomp zijn technische trends in de autobranche. Reden te meer om de beginnende beroepsbeoefenaars op ROC’s hiermee kennis te laten maken. Ook voor het trainen van ervaren technici in de autobranche is dit leermiddel van grote meerwaarde.

Hardware in de vorm van een geprepareerde BMW i3 met meetapparatuur en software in de online leeromgeving. Door middel van interactieve e-learning wordt geleerd en ervaring opgedaan met de moderne technieken van de BMW i3.

Klik hier voor een pdf met alle onderwerpen, leerdoelen en opdrachten

Onderwerpen:

HV systeem spanningsvrij maken
HV laden
Connected Drive
Heating & Cooling
– HFO-1234yf koudemiddel
– warmtepompsysteem
– HV heating

Elk onderwerp heeft opdrachten voor niveau 2, 3 en 4.

Voor al onze leermiddelen leveren wij u graag onderdelen zodat u zelf kan repareren. Natuurlijk kunnen wij dit ook op uw locatie doen. Is de klus te groot om op locatie te doen, dan halen wij uw leermiddel graag op en repareren deze in onze werkplaats in Gouda.

Elektrische Scooter

Elektrische scooter voor VMBO/ MBO

Systeem:

MPI E-Scooter
Storingsbox (met 6 storingen)
Veilig leren werken op 72v
Break-Out Box voor converter, motor, gashendel en meer

Voor dit leermiddel zijn geen accessoires verkrijgbaar.

E-learning:

Niveau 2 vmbo/mbo (4 modules)

Batterijpakket verkennen
Hoogvoltsysteem verkennen
Laadsysteem verkennen
V-4 meting uitvoeren

Niveau 2/3 vmbo/mbo ( 6 modules)

Eén fase onderbroken van de drie-fase motor
Onderbreking voedingsdraad achterlicht
Weerstand in signaaldraad gashendel
De DC/DC converter is defect
Overgangsweerstand in de voeding van het grootlicht (extra 21W lamp in serie)
Positiesensor motor signaaldraad onderbroken

Voor al onze leermiddelen leveren wij onderdelen om deze zelf te kunnen repararen. Natuurlijk kunnen wij dit ook op locatie voor u doen. Is de klus te groot om op locatie te doen, dan halen wij uw leermiddel graag op en repareren deze in onze werkplaats in Gouda.

Voertuig preparatie

Voertuig preparatie

Heeft u een voertuig? Dan merkt u dat dat nog geen leermiddel is. Zullen we samenwerken?

Bij Seldenthuis-Educatie prepareren wij uw voertuig naar wens. Een break-out box, storing inschakelbox, meetbussen aan componenten inclusief de juiste coderingen. We maken alles op maat, simpel, veilig, stevig en praktijkgericht. We werken graag met u samen om uw ideëen, plannen en wensen te vertalen naar een doelgericht leermiddel.

Natuurlijk schrijven wij er een duidelijke docentenhandleiding voor u bij. Maakt u de opdrachten zelf? Of doen we dat ook samen?

Afgebeeld is een Break-out box. Die wordt met een degelijke bevestiging onder de motorkap gemonteerd en aangesloten op het gewenste systeem. Coderingen komen 1 op 1 overeen met de fabrieksschema’s – puur praktijkgericht.

Op maat gemaakte e-learning voor uw geprepareerde voertuig is een boeiende mogelijkheid. Die ontwikkelen wij voor u op basis van ons uurtarief. Een offerte maken we graag.

Motormanagement bord

Motormanagement bord met functionerende originele onderdelen, op verrijdbaar maatgemaakt frame.

Systeem:

3 cilinder met sequentiele injectie
Actieve penbobines
Elektrische gasklep
Inlaatdruksensor
Inlaatdruk temperatuursensor
en verschillende andere werkende delen

Deze opstelling kan optioneel worden geleverd inclusief meetringleiding om daarmee klassikaal, met 10 studenten tegelijkertijd, ‘mee’ te meten.

Met een PicoScope set worden metingen en beelden nog beter inzichtelijk.

E-learning:

Niveau 2

vmbo-mbo2, componenten eenvoudig controleren met obd, multimeter en/of scope

Niveau 3/4

Mogelijkheid tot storingen inbouw

Practicummeetbox koppelbaar

De SE practicummeetbox is een via een VGA-kabel koppelbare box.

Meerdere, gekoppelde boxen maken het mogelijk om klassikaal een signaal meetbaar te maken. Erg praktisch dus in uw praktijklessen, om meerdere leerlingen tegelijkertijd ‘mee te laten meten’.

Als u zelf een signaal op de boxen zet wordt het mogelijk om met meerdere leerlingen tegelijkertijd signaal analyse te trainen.

De practicummeetbox is altijd beveiligd met 1000 Ohm weerstanden. Zo kan er nooit een ernstige sluiting veroorzaakt worden.

De meetboxen zijn als set te verkrijgen. Deze worden dan geleverd op een verrijdbare trolley waarop u alle kabels en boxen geordend opbergt.

Voor deze opstelling is geen e-learning beschikbaar

PicoScope Automotive EDU set

Automotive SET – speciaal voor het technische onderwijs, alleen via Seldenthuis-Educatie beschikbaar.

Deze set is tot stand gekomen door een samenwerking met AA-Equipment en PicoScope UK.

Complete set: helemaal klaar om aan de slag te gaan:

PicoScope starterset PQ175
Pico amperetang TA018
Alles overzichtelijk opgeborgen in een eigen vervaardigde inlay
Software is gratis te downloaden en te updaten

Voordeel op deze combinatieset: ruim €300,- (geldt alleen voor onderwijsinstellingen).

Wij leveren alleen en alle originele PicoScope accessoires voor onderwijs doeleinden.

Klik hier voor de mogelijkheden

Geen E-learning beschikbaar.

Wel een basis docententraining en gevorderen docententraining, die we graag voor u bij Seldenthuis-Educatie organiseren.

Basis elektro sets

De SE Basis Elektro Sets zijn verkrijgbaar is verschillende uitvoeringen.

Alle componenten zijn werkend en ondersteund met de correcte symbolen.

Afgebeeld is de Basis Elektro Set. Deze set bestaat uit:

een 21W lamp
een 5/21W lamp
twee 5W lampen
een maakschakelaar
een zekering
een massastrip
en wordt geleverd in een opbergbakje

Een andere set is de SE lampen set. Deze set bevat:

een H4 lamp Halogeen
een H4 lamp LED
een H7 lamp halogeen
twee 21W lampen LED
een 5W/21W LED
een massastrip
en wordt geleverd in een opbergbakje

Een andere variant is de relais opstelling.

Deze opstelling bestaat uit een een maakrelais en een wisselrelais en wordt geleverd in een opbergbakje.

Dit lesmateriaal bevat geen e-learning.

Onze sets kunnen naadloos gebruikt worden in diverse basis elektro schakelingen zoals die voorkomen in verschillende autotechnische boeken of lesmaterialen.

Airco werkende proefopstelling

Volledig werkende opstelling op bok

Aircocompressor met vaste slag
Magneetkoppeling
Drukschakelaar
Verdamper temperatuursensor
220 Volt
Geluidsarm

Manometerset in koffer
Hygro/temperatuur sensor
Leiding oppervlakte voeler K-type
Temperatuur meter K-type
Airco kijkbuis

IDL’s niveau 3/4 (2 stuks):

Druk en temperatuur meten bij verschillende vullingen
Relatieve luchtvochtigheid, oververhitting en nakoeling bepalen d.m.v. berekeningen en metingen bij verschillende vulhoeveelheden

Benzinemotor proefopstelling

Volledig werkende benzinemotor in mobiele proefopstelling

Sequentieel inspuitsysteem

Pen bobines
Stationair regeling d.m.v. stappenmotor in gasklephuis
Variabele kleptiming d.m.v. elektro/hydraulische sturing
Katalysator
2 lambdasensoren
Inlaatdruk en temperatuursensor
Inductieve krukassensor
Hall Nokkenas sensor
Antistartcode eenheid
Transponderring om contactslot
Laad aansluiting c-tec
EOBD aansluiting
Opvoerpomp/ vlotter in tank
Werkend dashboard

Storingsbox mbo 3-4
Break-out box geïsoleerd en gemonteerd
Oliedrukmeter
Brandstofdrukmeter

IDL’s niveau 2 (pakketprijs per 5 stuks)

Onderdeelherkenning
Laadsysteem controleren
Startsysteem controleren
Koelsysteem controleren
EOBD meetwaarden, storingen uitlezen

IDL’s niveau 3 (pakketprijs per 10 stuks)

Krukassensor, nokkenassensor, synchronisatiemeting, penbobine, injector, mapsensor, gaskleppositiesensor, lambdasensoren, stappenmotor, koelvloeistofsensor Uitleg werkingsprincipe, uitleg controleren/analyseren

Dieselmotor proefopstelling

Deze opstelling wordt standaard geleverd met:

Common rail injectie
Volume regelaar en drukregelaar
Piëzo injectoren
Gloeisysteem met relais
Elektrisch gaspedaal
Turbo
EGR met terugkoppeling
Luchtmassameter lineair
Hall nokkenas sensor
Hall krukas sensor
Inlaatdruk en temperatuursensor
Antistartcode eenheid
Transponderring om contactslot
Laad aansluiting c-tec
EOBD aansluiting
Werkend dashboard

Optioneel zijn de volgende uitbreidingen mogelijk:

Break-out Box kortsluitvast en gemonteerd
Storingsbox met 8 storingen opgebouwd

Optioneel levert Seldenthuis Educatie twee zelf ontwikkelde Interactieve Lespakketten die draaien in de Electude digitale leeromgeving:

MBO M&V niveau 2 pakket:

Onderdeelherkenning
Laadsysteem controleren
Startsysteem controleren
Koelsysteem controleren
EOBD meetwaarden, storingen uitlezen

MBO M&V niveau 3 pakket:

Van onderstaande componenten wordt het werkingsprincipe en het elektrisch controleren behandeld.

Krukassensor
nokkenassensor
synchronisatiemeting
injector piëzo
luchtmassameter
raildruksensor
EGR klep
Turbodruksensor
Elektrisch gaspedaal
VCV klep
PCV klep

MBO M&V niveau 4 pakket:

Handleiding voor de docent voor 8 inschakelbare storingen

Service, Onderhoud en Garantie:

Aflevering op locatie
In gebruikstellingstest op locatie
Instructie aan docententeam
Eventueel onderhoud aan motor en onderdelen kan met reguliere OEM onderdelen
SE specifieke onderdelen hebben 2 jaar garantie

Motor mechanisch meten motor

Maatgemaakte stabiele en robuuste kantelbare sleutelbok met motor

De motormechanische meet motor wordt geleverd op een volledig afgelast frame.
De motor wordt droog, dus zonder vloeistoffen, afgeleverd
De motor wordt aan de buitenkant geheel gereinigd en gemonteerd op een stabiele motorbok.

Opbergkoffer gemonteerd op steun
Speciale gereedschappen
Werkplaats methoden
Extra onderdelen

Voor de opstelling is er de e-learning onderblok mechanisch controleren, cilinderkop mechanisch controleren en een stap voor stap e-learning voor de distributie ketting te de- monteren.

Een perfecte opstelling om uw studenten voor te bereiden op de Proeve van Bekwaamheid mechanische diagnose stellen.

Sleutelmotor compleet

De sleutelmotor compleet is een opstelling vaan een robuust stevig frame. De motor wordt gemonteerd inclusief dynamo, startmotor, versnellingsbak, koppeling, radiateur, koelsysteem.

Uw leerling kan met deze opstelling oefenen met het demonteren van veel vorkomende motorische onderdelen.

Mocht u specifieke wensen hebben om extra op de opstelling te monteren is in overleg alles mogelijk.

Omdat het een set is uit een bestaand voertuig kunt u de documentatie gebruiken die er voor beschikbaar is. Eventueel kunnen wij dit er voor u bij leveren als kopie.

Break-Out boxen

Alle Break-Out Boxen zijn voorzien van schema overeenkomende coderingen

Break-outboxen voorzien van schema overeenkomende coderingen

Systeem:
• Breakoutbox aangesoldeerd
• 2,4 mm meetbussen
• Robuuste aluminium behuizing
• Nylon sleeve
• Anti-knik geleider

Opties:

• Meetbussen kortsluitvast maken d.m.v. afsluitweerstanden

Afgebeeld ziet u een impressie van de E-learning modules die Seldenthuis-Educatie voor uw school of bedrijf kan ontwikkelen. De BOB wordt dan geintegreerd met de betreffende e-learning

PicoScope onderwijs leerset

Zeer praktische en gebruiksvriendelijke scoop in complete set.

Deze set is super voor opleidingen als:

Mechatronica
Electronica
Installatietechniek
En andere opledingen die gebruik maken van een oscilloscope
NIET voor automotive doeleinden.

Software (gratis)
1x Picoscope 2200 10Mhz + USB kabel
2x lang geisoleerde meetkabels
2x krokodillenbek
4x Backprobe
1x Amperetang 0-20A 0-60A
2x Verzwakker (1:20)
2x Verloop 4mm-2mm
2x Verloop 4mm-4mm
Foam Inlay op maat

Cursus Picoscope voor docenten, 1 dagdeel

Losse onderdelen en aanvullingen:

Alle onderdelen kunnen los worden aangekocht.

Geen E-learning beschikbaar voor deze set

Helaas kan er een stuk gereedschap beschadigen. Voor gereedschappen die u bij ons heeft aagekocht zijn wij uw tussenpersoon om tot een passende garantieafhandeling te komen. Voor garantie op het product conformeren wij ons aan de fabrieksgarantie, maar nemen wij de nazorg graag voor u uit handen.

CAN-bus en Klimaatregeling meetvoertuig

Volledig voertuig, geschikt voor CAN-bus opdrachten en Airco opdrachten

Compleet voertuig (Peugeot 207)
5 kennis gestuurde IDL’s
CAN-bus signaal herkenning
Elektrische CAN storingen herkennen
CAN-bus analyseren met P-CAN Viewer
Verschillende kachelkleppen
Airco druk en temperaturen meten en interpreteren

Looplamp Zeca
Manometerset in koffer
Hygro/temperatuur sensor
Leiding oppervlakte voeler K-type
Temperatuur meter K-type
Airco kijkbuis
Break-Out Box motormanagement
Storingsbox met 8 storingen

De bijbehorende e-learning leert de student verschillende storingen aanbrengen en verklaren in een CAN-bus systeem (VAN COMFORT PSA). Sluiting naar plus, massa, onderling, overgangsweerstand in de massa etc.

Daarnaast beschikt dit leermiddel over e-learning die de student verdieping in het klimaatregelsysteem in duidelijke stappen begeleid.

V-4 meetarrangement met voertuig

Compleet arrangement met voertuig, practicum box V-4 meten en 6 geintegreerde meetopdrachten op het voertuig.

De leerling gaat stap voor stap begeleid een storing leren zoeken volgens de V-4 methodiek.

Compleet voertuig (C1/107/Aygo) geprepareerd met 6 inschakelbare storingen
V-4 practicum model met 6 inschakelbare storingen
9 IDL’s:
- 6x geleide storing zoeken op voertuig
- 1x geleide storing zoeken op practicum model
- 2x theorie V-4 meten

aanvullende Break-Out Box op motormanagement
separaat practicum model incl. IDL’s

Begeleide E-learning:
Wat is een V-4 meting?
Storingsherkennings opdracht
Begeleide e-learning bij practicum opstelling
6 begeleide e-learningsopdrachten aan het voertuig. Dit voertuig bevat 6 inschakelbare storingen.

V-4 practicum

Ons V-4 practicum model laat leerlingen begeleid met e-learning de basis van de V-4 meting oefenen. Het is een eenvoudige stroomkring waarin de leerling zonder of met 5 verschillende storingen de V-4 meting kan oefenen.

Tijdens de e-leaning worden de 4 metingen (V-4) geoefend en uiteindelijk de deelmetingen besproken en goefend om de exacte locatie van de storingen te achterhalen. Iedere storing wordt beheleid met eenvoudige e-learning, speciaal voor vmbo-mbo2 en als voorbereiding op het V-4 voertuig

Verlichtingsbord

Volledig verlichtingsbord voor aansluitopdrachten

Verlichtingsbord met DIN coderingen
Inclusief aansluitschema’s
Remlicht + 3^e remlicht
Dim, stads, grootlicht
AUR verlichting
RAW systeem
Ruitwissermotor met interval relais
Zekeringkast
Relais
7 polige trekhaakstekkerdoos

Aansluitsnoeren
Voeding
Aansluitsnoer rekje
Aanhangerverlichtingsbord

Voor dit leermiddel is geen e-learning. Alleen papieren aansluitschema’s worden bijgeleverd.

Zou de school graag e-learning voor willen gebruiken, dan is dat in overleg een optie.
