Tesla Model Y
De Tesla Model Y is een geavanceerd e-mobiliteit leermiddel voor mbo, waarmee studenten leren werken met moderne elektrische voertuigen. Deze praktijkopstelling voor elektrische voertuigtechniek biedt een veilige en realistische leeromgeving voor het uitvoeren van EV diagnose, het analyseren van storingen en het werken met hoogvolt systemen.
Praktijkopstelling met moderne EV-techniek
Met deze praktijkopstelling maken leerlingen kennis met actuele technieken in elektrische voertuigen. Door middel van gerichte opdrachten ontdekken zij hoe systemen functioneren en hoe deze in de praktijk worden toegepast.
Werken met Tesla service modus
Bij de opdrachten wordt gebruikgemaakt van de service modus van Tesla. Studenten leren werken met live-data, foutcodes en systeem- en componentcontroles, waardoor zij waardevolle diagnosevaardigheden ontwikkelen.
Onderwerpen en systemen
Binnen dit leermiddel worden onder andere de volgende systemen behandeld:
- Hoogvolt-systeem
- Warmtepomp-systeem
- Circuitbeveiliging (E-fuse)
- LIN-bus communicatie
Storingen en diagnosevaardigheden
De Tesla Model Y is voorzien van storingpreparatie, waardoor studenten actief storingen kunnen analyseren en oplossen. Dit maakt het leermiddel zeer geschikt voor het ontwikkelen van diagnosevaardigheden binnen e-mobiliteit en elektrische voertuigtechniek.
Hardware preparatie

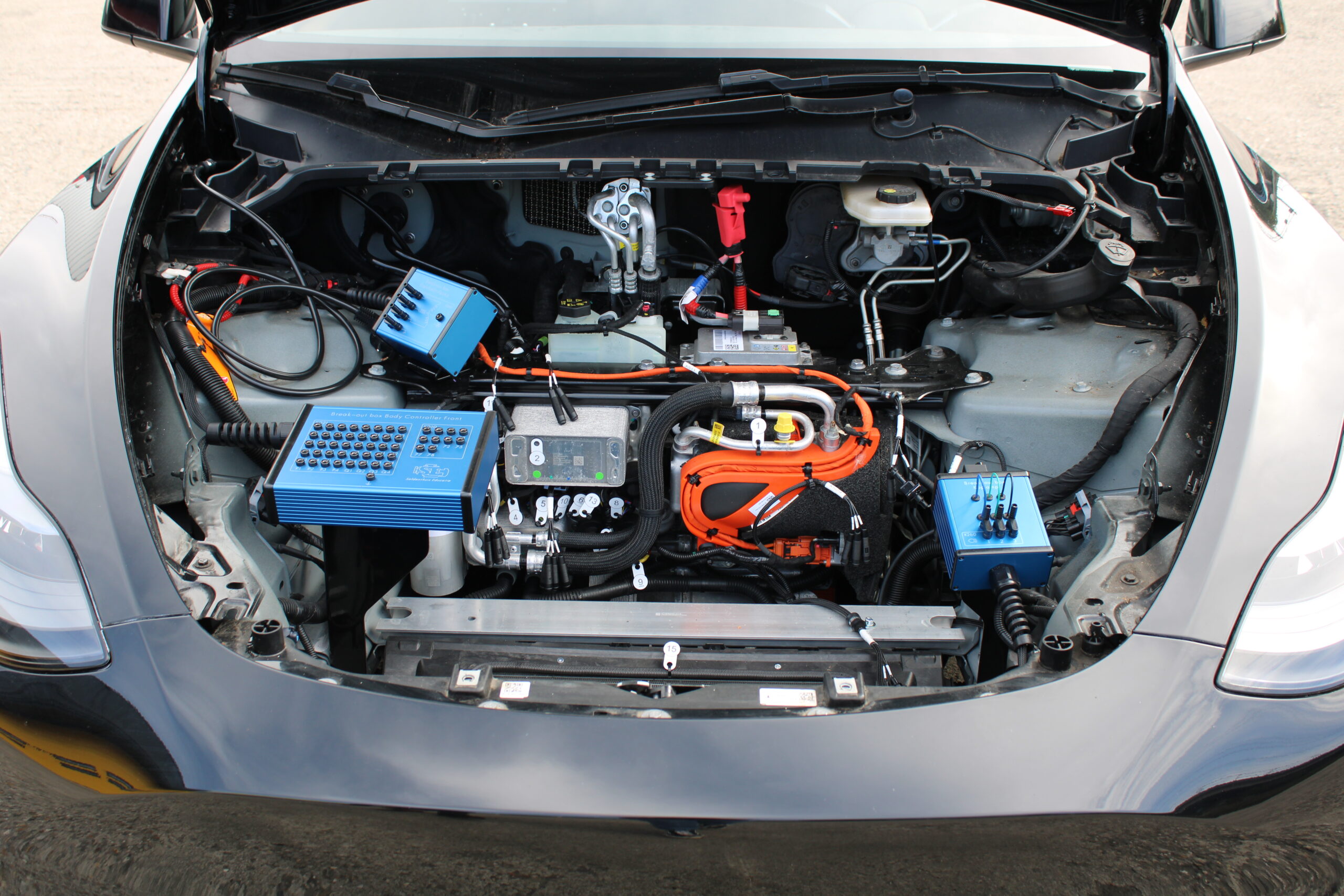

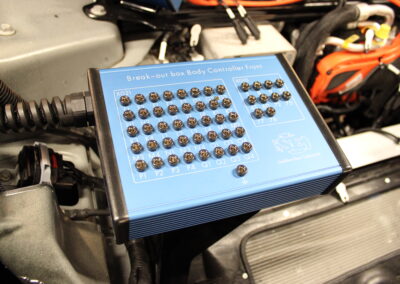

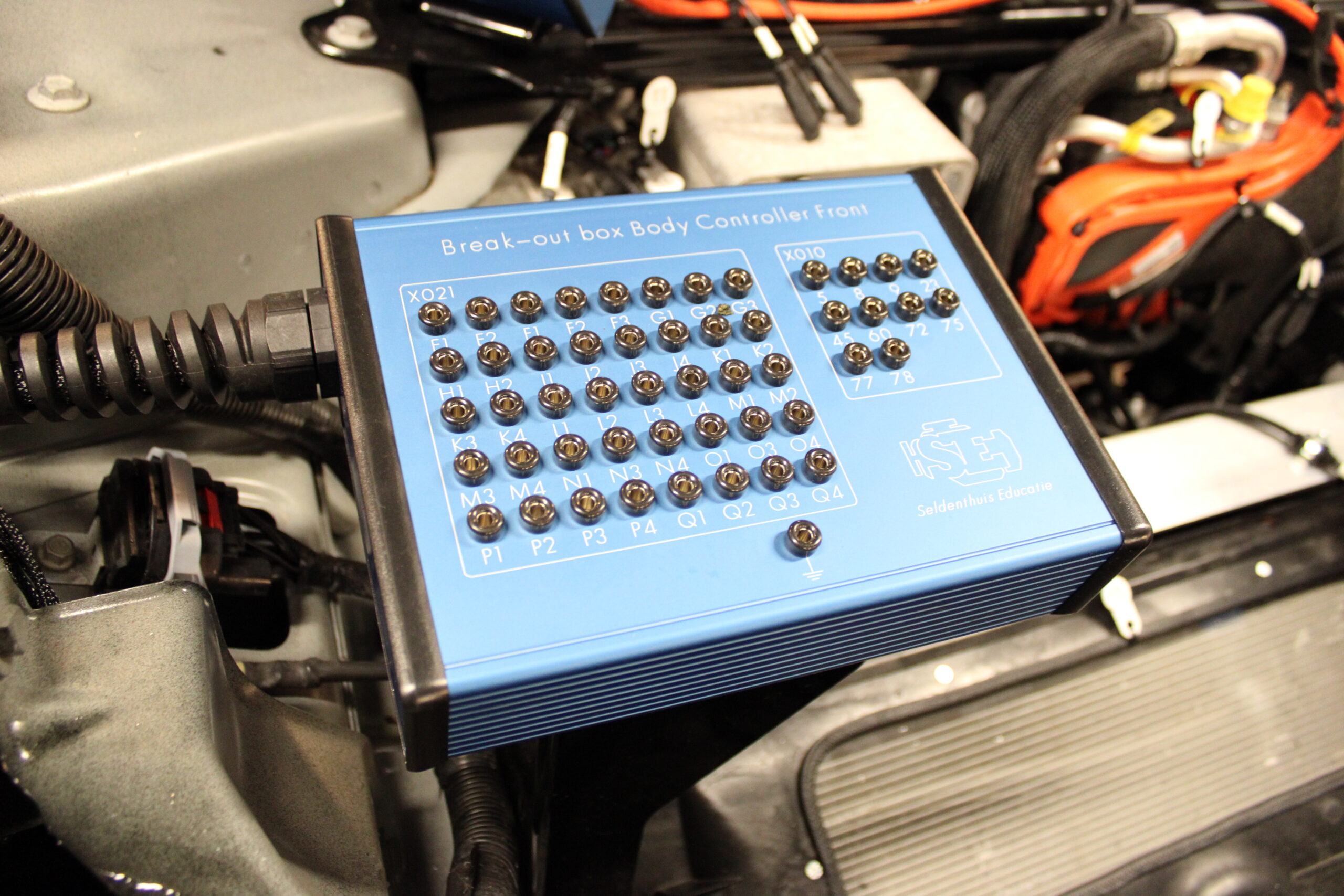

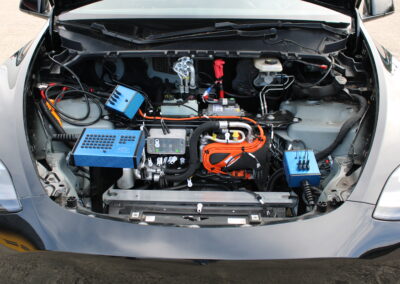

• Break-out box op regeleenheid voorzijde van het voertuig.
• Break-out box op de linker koplamp.
• Break-out box op een koelvloeistofpomp, deze werkt op wisselspanning.

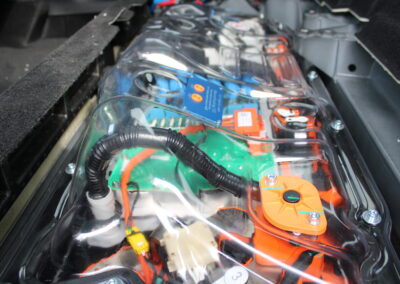

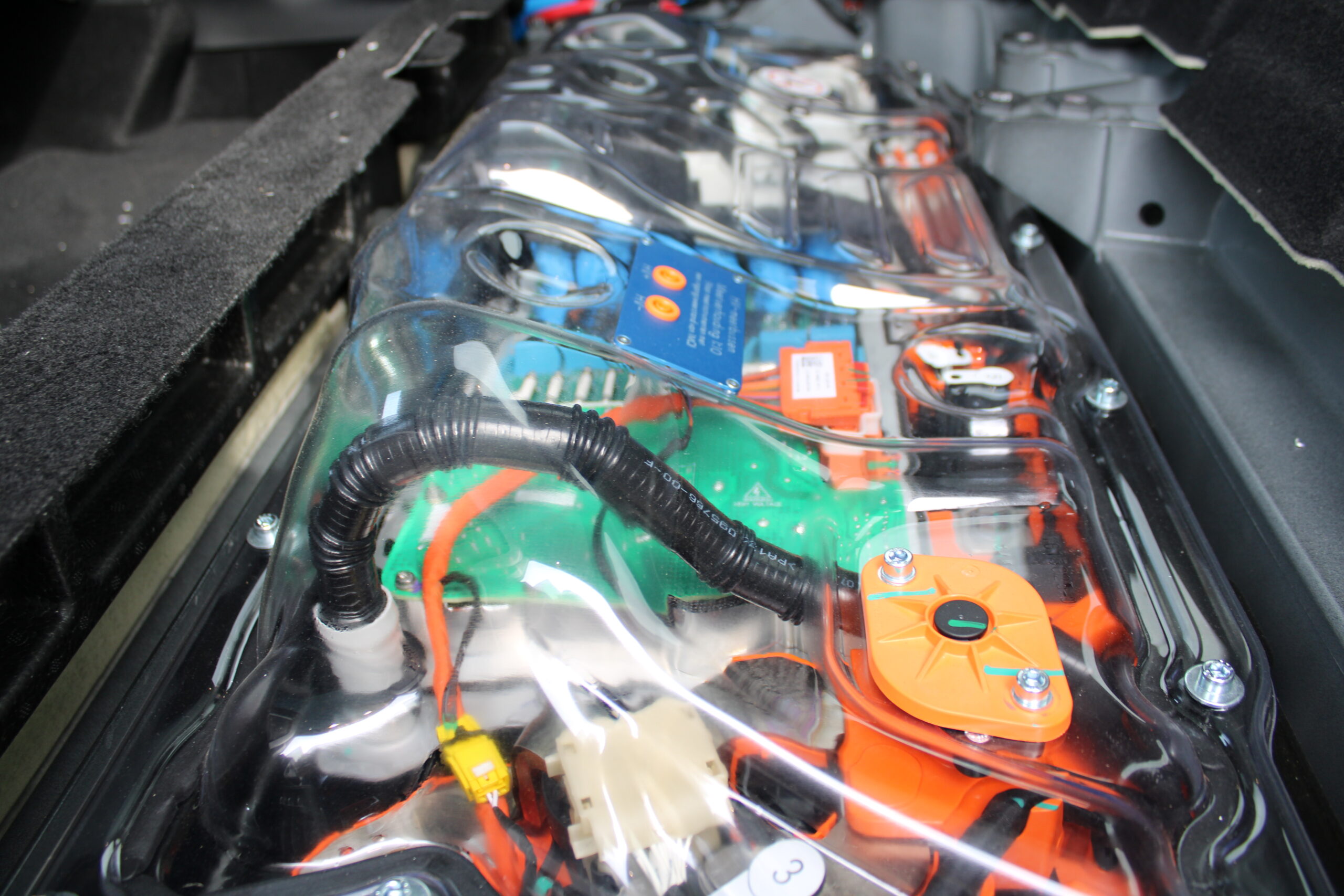

• Doorzichtige afschermkap voor hoogvolt-accu.
• Componentlabels voor onderdelenherkenning.
• Meetbussen op componenten van het warmtepompsysteem.
• Meetbussen en verbreekstekkers op de HV-interlock.

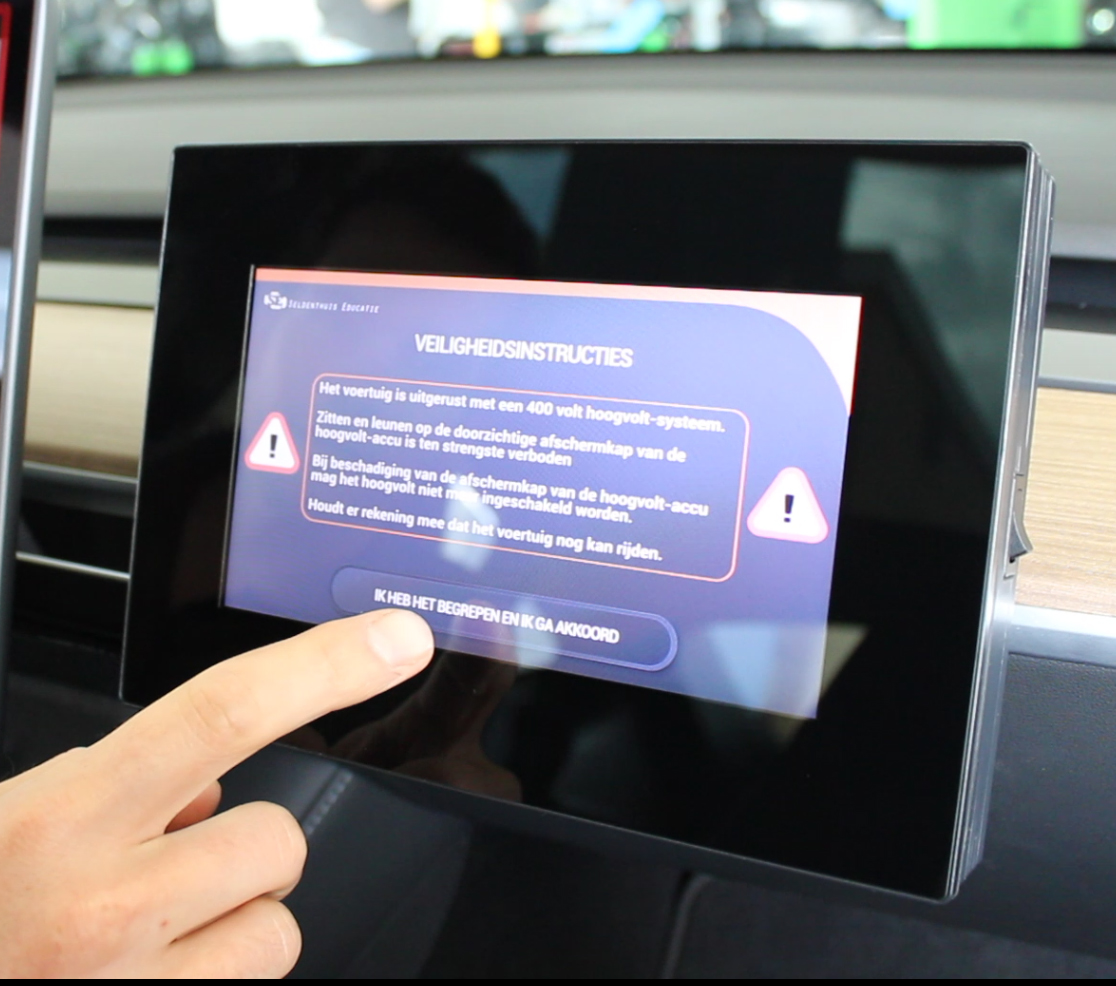

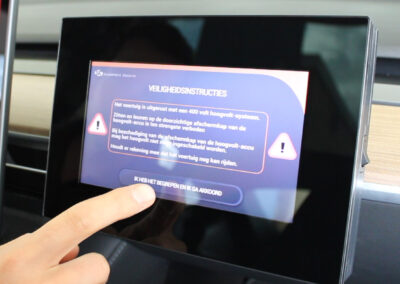

• Storing preparatie met 8 storingen, inschakelbaar met touchscreen.
E-learning - inclusief
MBO-3
E-learning
• Hoogvolt onderdelen herkennen
• Warmtepomp onderdelen herkennen
• LIN-bus
MBO-4
E-learning
• Circuitbeveiliging
• Hoogvolt Precharge
• Warmtepomp systeemanalyse
Storingen - inclusief
MBO-3 MBO-4
Storingen
01: LIN-bus overgangsweerstand van 10k ohm in draad tussen koplamp en body controller front (N3)
02: Onderbreking massadraad van linker koplamp (N2)
03: Kortsluiting tussen plus en massa van linker koplamp (inwendig) (N3)
04: CAN-low onderbreking tussen koudemiddelcompressor en body controller front (N3)
05: Onderbreking in hoogvolt interlock (N3)
06: Onderbreking sensormassa van gecombineerde druk/temperatuursensor (warmtepomp) (N3)
07: Overgangsweerstand van 330 ohm in stuurdraad voor fase 3
van de koelvloeistofpomp van de aandrijving (N4)
08: Onderbreking van één spoel in de koelvloeistofpomp van de aandrijving (N3)
