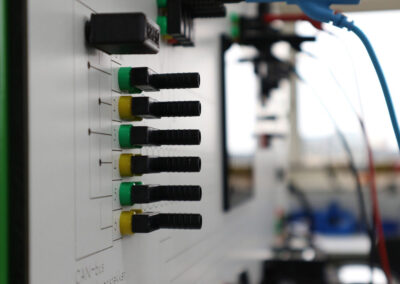

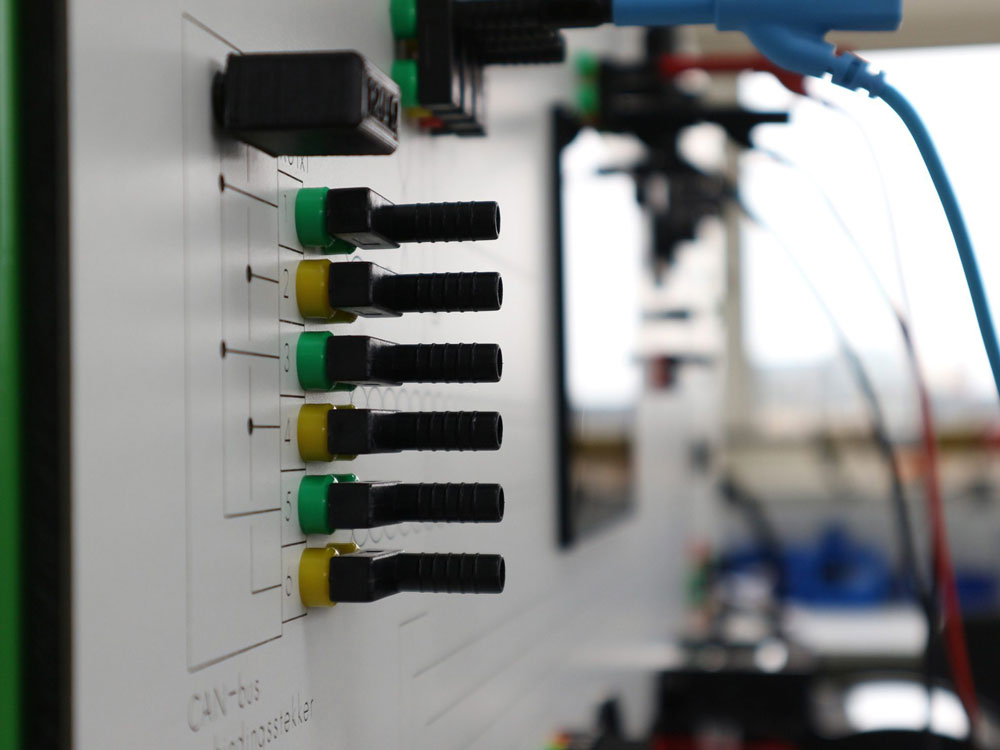

Het Netwerkenbord
Het Netwerkenbord is ontwikkeld om leerlingen op mbo-niveau 3 en 4 te laten oefenen met twee veelvoorkomende netwerksystemen in voertuigen: het CAN-bus en het LIN-bus netwerk.
Het Netwerkenbord is uitgerust met componenten die door het netwerk worden aangestuurd. Hieronder vallen twee CAN-systemen: een verlichtingssysteem en een comfortsysteem. Het LIN-bus systeem omvat het ventilatie- en aircosysteem.
Het Netwerkenbord is een interactief bord dat samen met de e-learning de leerlingen begeleidt door de verschillen in hardware, werking en diagnose tussen deze netwerken.
Ben je op zoek naar extra uitdaging voor jouw studenten in de landbouwmechanisatie?
Het leermiddel kan worden uitgebreid met ons ISO-Bus paneel.
Systeem
Verlichtings-systeem:
• instrumentenpaneel
• verlichtingsschakelaar
• (linker) koplamp
• CAN-bus verbindingsstekker
In dit verlichtings-systeem zijn de componenten op elkaar aangesloten doormiddel van een 500 kb/s CAN-bus netwerk.
Comfort-systeem:
• instrumentenpaneel
• regeleenheid/bedieningspaneel klimaatregeling
• airco druksensor
• stuurelectronica aanjager
In dit comfort-systeem zijn de componenten op elkaar aangesloten door een 250 kb/s CAN-bus netwerk of LIN-bus.
Opties
• PicoScope
• Multimeter
• Stroomtang
Informeer naar de actuele prijzen.
E-learning - Optie
MBO-3
E-learning
• CAN-bus Basis
• CAN-bus Topologie
• CAN-bus Afsluitweerstand
• LIN-bus Basis
MBO-4
E-learning
• CAN-bus Protocol
• LIN-bus Verdieping
MBO-3 MBO-4
Begeleide storingen
– CAN kortsluiting
– CAN-low onderbreking
– CAN-high onderbreking
– CAN massasluiting
– LIN-bus onderbreking
MBO-3 MBO-4
Storingen
– CANH onderbreking
– CANL onderbreking
– CANH sluiting met massa
– CANH-CANL kortsluiting
– Onderbroken voeding
– Onderbroken massa
– LIN-bus overgangsweerstand
– LIN-bus onderbreking
