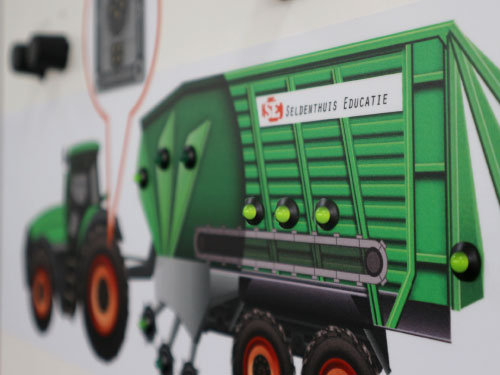

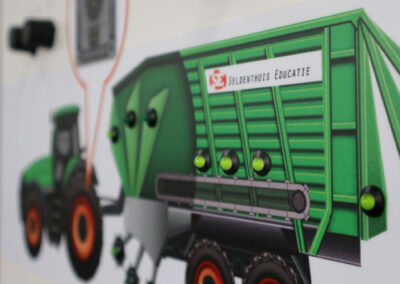

ISO-Bus uitbreiding
De ISO-Bus is een aanvullend leermiddel voor het Netwerkenbord, specifiek gericht op de agrarische sector.

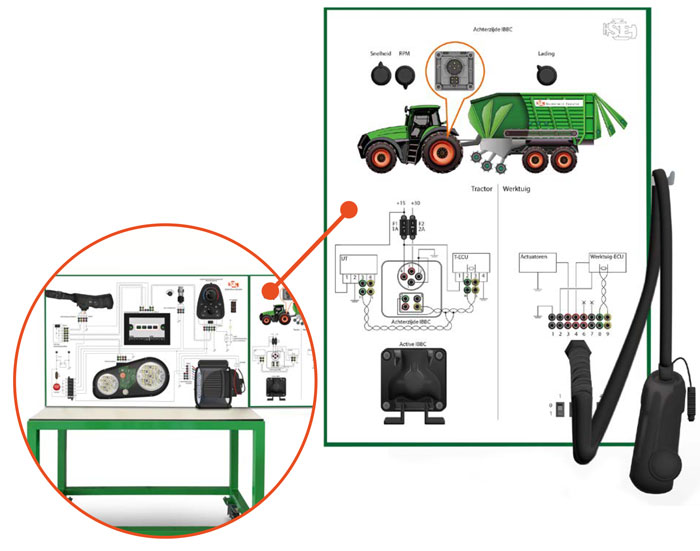

Dit bord wordt gemonteerd aan de zijkant van het Netwerkenbord, zodat mbo -3 en -4 studenten aan de slag kunnen met de specifieke werking van ISO-bus.
De bediening van het werktuig verloopt via een Universal Terminal, die vrijwel identiek is aan het scherm in de cabine van een tractor.
De ISO-Bus opstelling heeft e-learning modules en vier inschakelbare storingen.
Basis: Het Netwerkenbord
Verlichtings-systeem:
• instrumentenpaneel
• verlichtingsschakelaar
• (linker) koplamp
• CAN-bus verbindingsstekker
In dit verlichtings-systeem zijn de componenten op elkaar aangesloten doormiddel van een 500 kb/s CAN-bus netwerk.
Comfort-systeem:
• instrumentenpaneel
• regeleenheid/bedieningspaneel klimaatregeling
• airco druksensor
• stuurelectronica aanjager
In dit comfort-systeem zijn de componenten op elkaar aangesloten door een 250 kb/s CAN-bus netwerk of LIN-bus.
Benodigdheden
• Oscilloscoop
• Multimeter
Informeer naar de actuele prijzen
E-learning - Optie
MBO-3
E-learning: ISO-bus basis
• Inleiding waarom ISO-bus wordt toegepast.
• Uitleg hoe verschillende ISO-bus netwerken kunnen zijn opgebouwd.
• Uitleg en metingen aan actieve terminatie (afsluitweerstand).
• Uitleg en metingen aan de een active IBBC
(ISO-bus connector).
MBO-4
E-learning: ISO-bus gegevensstroom
• Topologie ISO-bus met en zonder werktuig.
• De leerling brengt de gegevensstroom in kaart door het serieel decoderen met de PicoScope.
MBO-3 MBO-4
Storingen
– Onderbreking ECU_PWR in werktuigkabel.
– Onderbreking in lus tussen pin 4 en 5 van de werktuigstekker.
– Software UT (Universal Terminal) niet up to date.
– Kortsluiting tussen CAN-high en CAN-low in werktuigkabel.
