Diagnose Voertuig Basis
Diagnose Voertuig Basis is een praktijkgericht leermiddel voor autotechniek, waarmee studenten stap voor stap leren werken met diagnoseapparatuur. De opstelling is gericht op vmbo en mbo onderwijs en biedt een realistische leeromgeving voor voertuigdiagnose en storingsanalyse.
Leren werken met diagnoseapparatuur
Met deze preparatie leren studenten werken met essentiële meetinstrumenten zoals een multimeter, diagnosetester en amperetang. De opzet stimuleert zelfstandig leren en sluit aan op praktijksituaties uit de werkplaats.
Diagnose volgens de V4-methode
Door toepassing van de V4-methode leren studenten stap voor stap storingen begrijpen en oplossen. Zij ontwikkelen vaardigheden in:
- Het uitlezen van storingen
- Analyseren van meetdata
- Uitvoeren van actuatortests
De diagnosetester speelt hierbij een centrale rol en begeleidt studenten in het gestructureerd uitvoeren van diagnoseprocessen.
E-learning en praktijkgerichte training
De e-learning bestaat uit vier modules waarin studenten vertrouwd raken met meetapparatuur en voertuigsystemen. Na afloop passen zij hun kennis toe door zelfstandig een elektrisch probleem te diagnosticeren en op te lossen.
Realistisch en veilig oefenen
Deze aanpak helpt studenten niet alleen de theorie te begrijpen, maar ook de praktische toepassing ervan in een gecontroleerde en veilige leeromgeving. Het leermiddel wordt geleverd exclusief voertuig.
Hardware preparatie

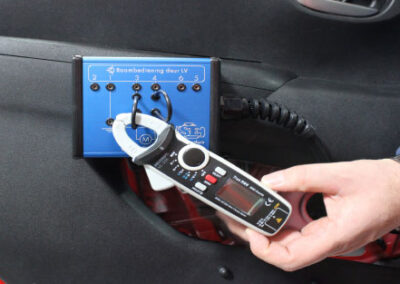

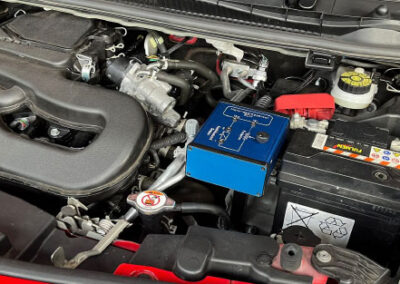

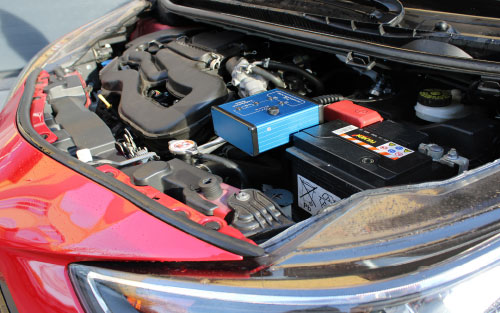

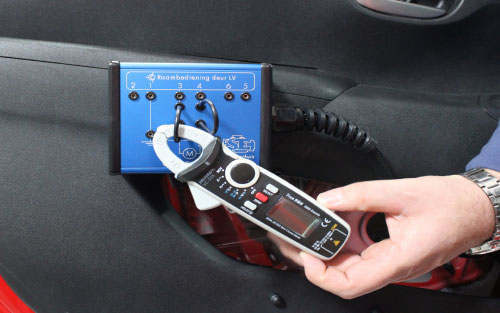

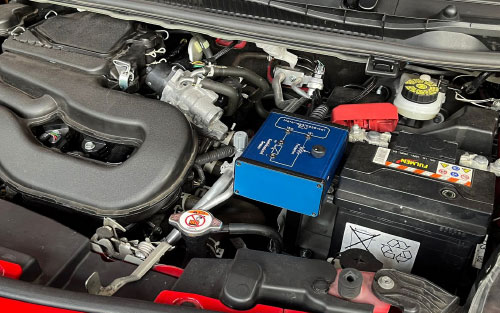

• 2 Break-Out Boxen voor: elektrische raambediening &
koelvloeistof temperatuursensor
• Meetbussen op relevante componenten m.b.t.
storingen

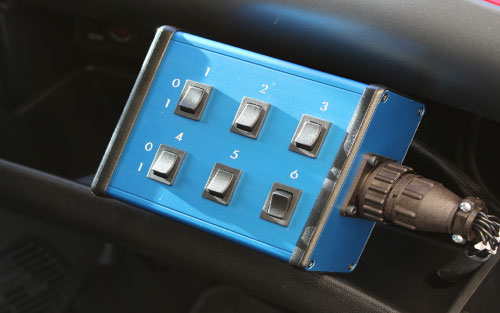

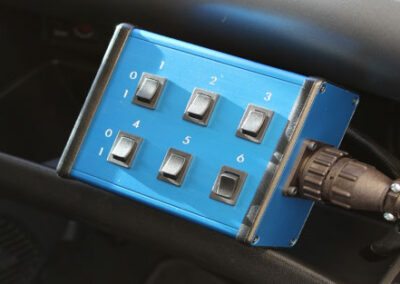

• Storing box met 6 storingen

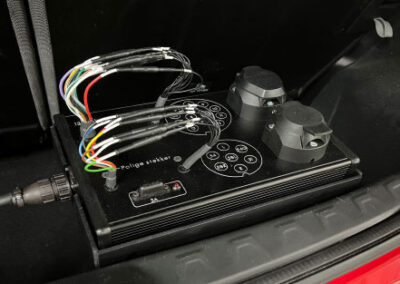

• Aansluitopdracht trekhaakstekkerdoos.
Hier leert de student om een 7-polige en 13-polige
stekkerdoos aan te sluiten.
Voertuig
Aanschaf in overleg:
Toyota Aygo / Citroën C1 / Peugeot 108 –
tussen 2018 en 2022
Benodigdheden
• Stroomtang
• 6 x 4-2 mm meetbus verlopen
• Ancel DS300
• Trekhaak stekkerdoostester
• Fluke 175 Multimeter
Informeer naar de actuele prijzen
E-learning - optie
VMBO MBO-2
E-learning
• Werking elektrische raambediening
• Koelvloeistof temperatuursensor
• Uitlezen basis
• V4 meting basis
• 6 begeleide storingen
Storingen - inclusief
VMBO MBO-2
Storingen
01: Onderbreking voedingsdraad remlicht links
02: Overgangsweerstand achterlicht links (LED)
03: Interne onderbreking achterlicht links (LED)
04: Onderbreking draad naar raammotor LV
05: Onderbreking massa raambediening links
06: Onderbreking signaaldraad koelvloeistof
temperatuursensor
Meer weten?
Wil je meer weten over onze leermiddelen, maatwerkoplossingen of onze overige leermogelijkheden?
Of heb je een andere vraag? Neem gerust contact met ons op.
Bel of mail ons – wij staan graag voor je klaar!
