Benzinemotor 1KR - FE
De Benzinemotor 1KR-FE is een geavanceerdere variant van de Benzinemotor 1KR en biedt extra uitdaging voor mbo-leerlingen.
Deze opstelling is eveneens gemakkelijk te verplaatsen en beschikt over een veilig functionerende Toyota
Aygo benzinemotor, geproduceerd van 2015 tot 2023 die is opgebouwd uit originele onderdelen en de motorcomputer en het instrumentenpaneel zijn uitleesbaar via OBD.
Kies je voor een uitbreiding met een Break-Out Box en eventueel storingpreparatie, dan biedt dit leermiddel uitstekende mogelijkheden voor mbo-niveau 3 en 4.
Hiermee leren leerlingen werken en diagnosestellen met een functionerend motormanagementsysteem.
De e-learning voor niveau 3 biedt deelnemers inzicht in de werking van verschillende componenten en hoe ze deze kunnen controleren met een oscilloscoop, multimeter of diagnosetester.
Systeem
• Functionerende 1KR – FE motor uit Toyota Aygo
<2015 in verrijdbare opstelling
• Ontsteking, inspuitsysteem en emissieregeling

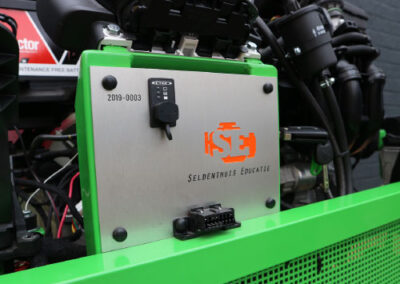

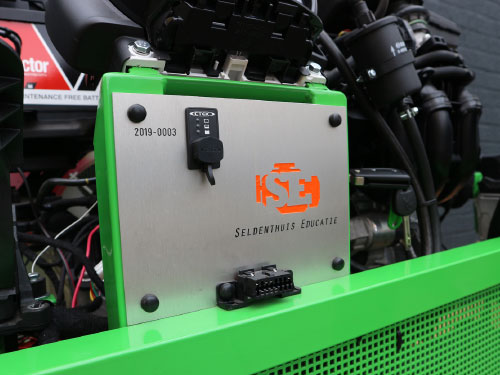

• OBD
Opties
• Oscilloscope

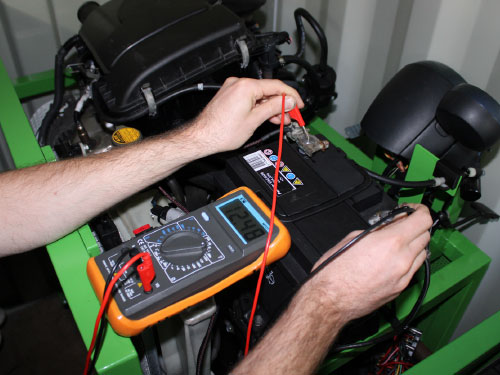

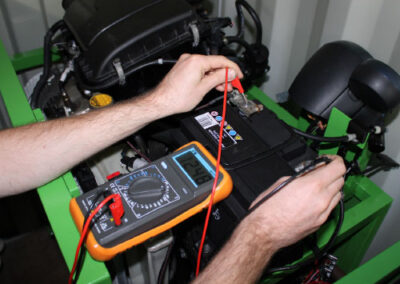

• Multimeter

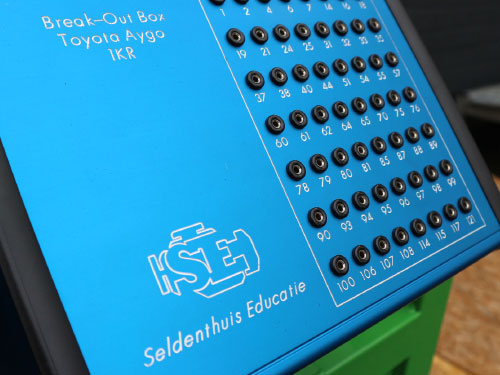

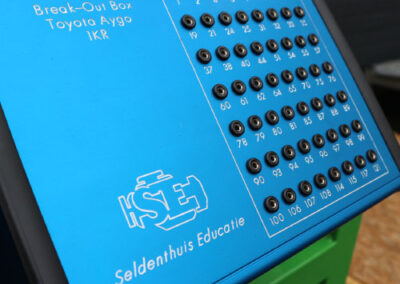

• Break-Out Box
• OBD tester
• Brandstofdrukmeter
• Oliedruk meter
Prijs in overleg/afhankelijk van type
E-learning - optie
MBO-2
E-learning
• Onderdeelherkenning
• Laadsysteem controleren
• Startsysteem controleren

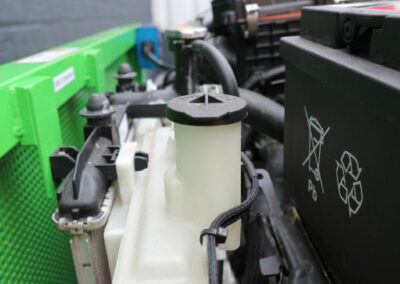

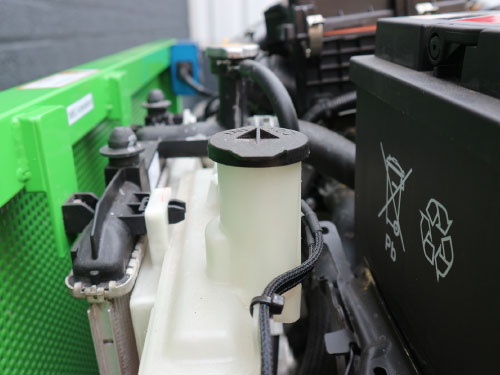

• Koelsysteem controleren
• EOBD meetwaarden, storingen uitlezen
MBO-3
E-learning
Opdrachten in modules om de volgende componenten elektrisch te controleren met een oscilloscope en/of multimeter:
• Krukassensor
• Nokkenassensor
• Synchronisatiemeting
krukassensor/nokkenassensor
• Penbobine
• Injector
• Map-sensor
• Gasklepsensor
• Lambda sensoren
• Stappenmotor
• Koelvloeistofsensor
MBO-3 MBO-4
Storingen
01: Onderbreking massa bobine’s
02: Onderbreking in ECU van stuurdraad bobine 1
03: Onderbreking stuurdraad injector 2
04: Sluiting in signaaldraden van lambdasonde
05: Overgangsweerstand voeding gaskleppositiesensor
06: Sluiting in draden BDP sensor
07: Onderbreking massadraad brandstofpomp
08: Onderbreking massa nokkenassensor
